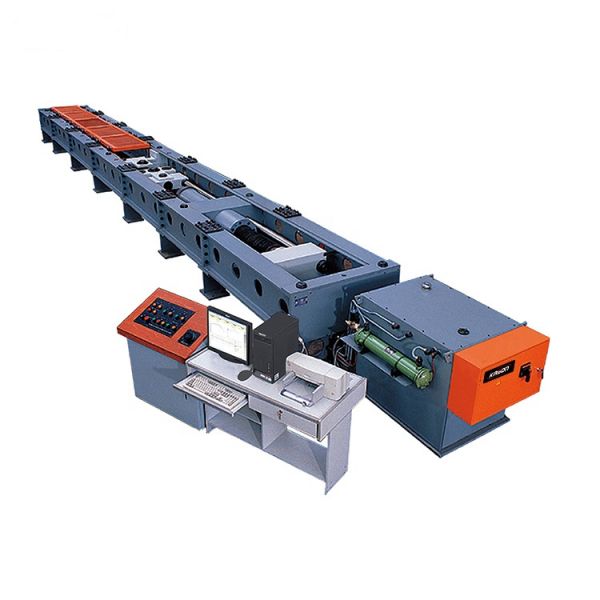

3000KN/300噸微機屏顯臥式拉力試驗機

3000KN/300噸微機屏顯臥式拉力試驗機產品簡介：采用了液壓驅動，手動控製試驗過程，計算機數據采集處理，可實

現高精度材料檢測，其由主機、油源（液壓動力源）、測控係統、試驗附具四部分組成，試驗力3000kN，試驗機準確

度等級為1級。

3000KN/300噸微機屏顯臥式拉力試驗機主機部分：主要用於超長部件的拉伸試驗，可以滿足國家標準關於試驗規定中

的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。該產品主機是框架式結構，框架前端橫梁與移動橫梁之間

為拉伸空間,拉伸空間可通過移動橫梁進行。

3000KN/300噸微機屏顯臥式拉力試驗機油源係統：由液壓泵站、手動控製閥、數據采集係統、計算機等組成一體，操

作簡潔方便，在操作、維修、防護、搬運都很方便。 密封件、油管采用知名品牌，確保做到持久無泄漏現象的發生。 動力

源采用知名品牌高壓柱塞油泵，確保長時間使用時係統壓力平穩、油缸運行平穩。係統設計充分考慮了節能、可靠、安全和

環保，油源係統均采用符合環保要求的元件，運轉時噪聲聲級低。 整個係統反應快、靈敏度高。實時采集負荷、位移、變

形等情況。

3000KN/300噸微機屏顯臥式拉力試驗機測控係統：該產品測力元件為高精度測力傳感器，位移測量元件采用高線數拉

線式位移傳感器。可以設置和選擇各種試驗規程，可以自動精確地處理試驗數據，並自動測量各階段試驗參數，保證了試驗

的高精度。

3000KN/300噸微機屏顯臥式拉力試驗機產品技術參數：

1.主機結構形式：框架式結構；

2.試驗力：3000kN；

3.試驗機級別： 1級；

4.試驗力測量範圍：2%-100%FS；

5.試驗力分辨力：滿量程的1/20000；

6.試驗力示值相對誤差：±1%；

7.位移測量分辨力：0.01mm；

8.位移示值相對誤差：±1%；

9.電子引伸計標距：50mm；

10.電子引伸計有效行程：10mm；

11.變形示值相對誤差：±0.5%；

12.油缸移動速度：100mm/min、手動控製；

13.拉伸夾頭間有效間距：6000mm；（可按需定做）

14.油缸行程：1000mm；（可按需定做）

15.圓試樣夾持範圍：Φ13～Φ70mm；

16.扁試樣加持範圍：0-70mm；

17.有效跨距：800mm；

18.總功率：4kVA(AC 380V）+ 0.5kVA（AC 220V）；
